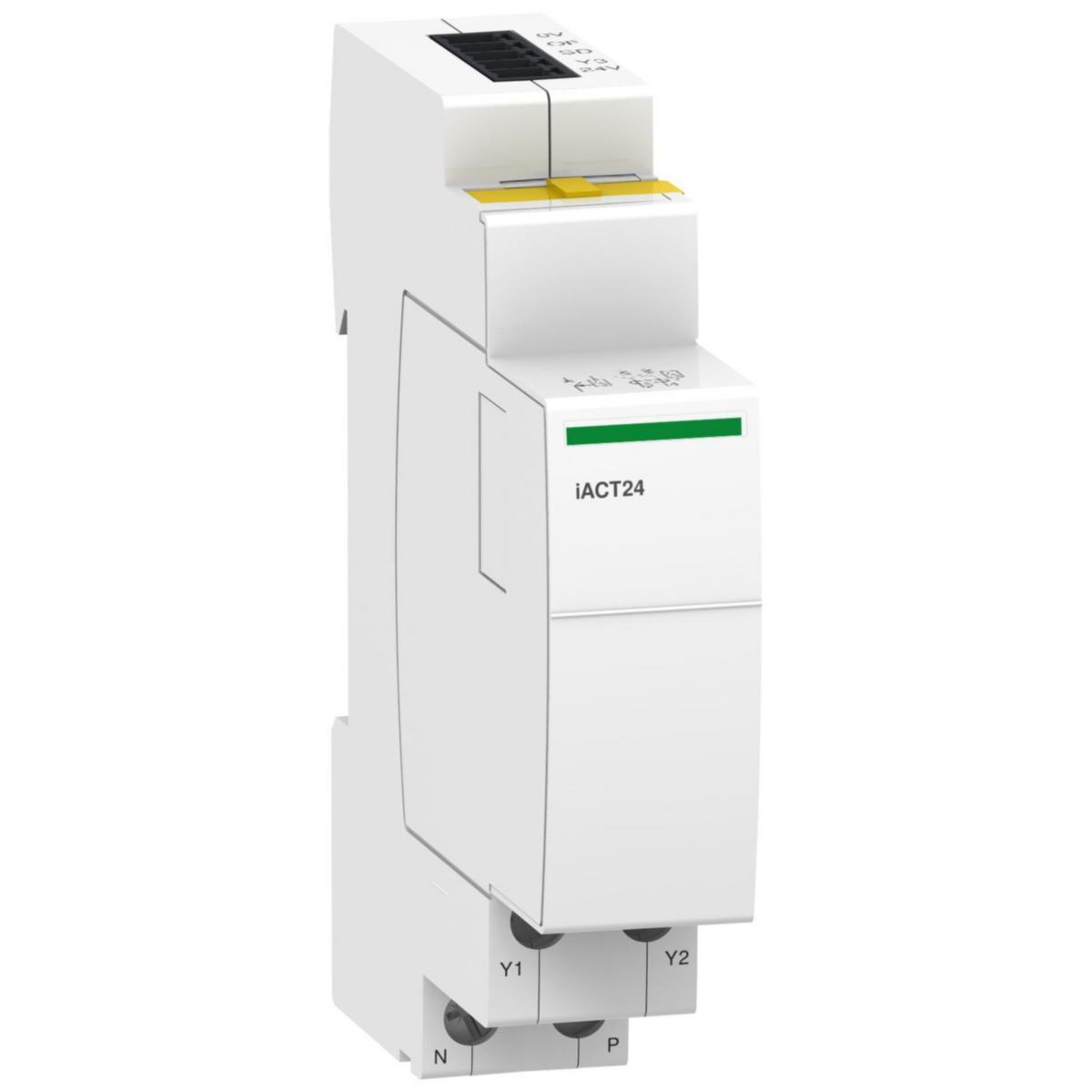

Impulsrele Schneider Smartlink, med Ti24-grensesnitt (tilkoblingsklemme)

iATL24, kontroll og indikasjon. Dette tilbehøret gir mulighet for at et impulsrelé kan kobles til Acti 9 Smartlink-grensesnittet eller en PLS (Programmerbar Logisk Styring) i 24 V DC (kontroll, O/C-indikasjon) -230 V AC-kontroll Montering: Til venstre for iTL-impulsreleet med gule klips (1). -når iATL24 brukes, skal ikke impulsreleets A1/A2-klemmer kables. Det er bare de gule klipsene som er integrert med iATL24, som skal brukes for tilkobling til spolen. Utnyttelse: 230 V AC-grensesnitt: - Y1: aktivering av 24 V DC-kontroll (Y1 = 1) eller blokkering av 24 V DC-kontroll (Y1 = 0). - Y2: 230 V-impuls - "TI24" 24 V DC-grensesnitt: - Y3: 24 V DC-statuskontroll av iTL-impulsreleet - avlesning av impulsreléstatusen (åpen eller lukket) fra posisjonen for den integrerte O/C-hjelpekontakt - overvåkning av tilkoblingen til "Ti24"-koblingsklemmen av oppstrømssystemet (PLS, overvåkningssystem) via 24 V-klemmen (midt på Ti24-koblingsklemmen). -Minimum pulslengde for 230 V AC-puls (Y2): 200 ms Det kan foretas 30 iATL24-aktiveringer med lukking eller åpning per minutt: Minste tidsforsinkelse mellom to aktiveringer på iATL24 via Y1, Y2, Y3 (lukking eller åpning av iTL-spolen): 440 ms -10 aktiveringer med lukking eller åpning med 440 ms mellom er tillatt uten belastning av iATL24 i en periode på 20 sekunder.
