Relè RXG

Reléene fås med enten 1 C/O på 10A eller 2 C/O kontakter på 5A og kan velges med eller uten testknapp og innebygd lysdiode.
Det er mulighet for isetting av en beskyttelsesmodul (diode, varistor eller RC-led) direkte i relésokkelen hvis det er behov for dette.
Soklene RGZE1SxxM og RGZExxP har separate terminaler for strømforsyning og kontaktsett som gjør det enkelt og oversiktlig å feilsøke på reléene.

RXG22B7 er et pluggrelé med 2 C/O AgSn kontakter på 5A og innebygd testknapp og LED.
Testknappen kan påvirkes momentant ved å trykke på den røde knappen og tvangskoples ved å vippe den grønne delen opp.
Like over testknappen er det en mekanisk indikator hvor et oransje merke viser om reléet er trukket.
Samtidig vil en grønn lysdiode indikere på fronten at det er strømforsyning til reléet.
Utover det er det en påbygget merkeplate hvor oppmerking av reléet kan foretas.

Reléet har en levetid på 100.000 koplinger (avhengig av belastningsgrad og type).
Strømforsyningen til RXG22B7 er 24 VAC og egetforbruket på reléet er 0,82VA.
Minste innkoplingsstrøm på kontaktsettet er 10mA.

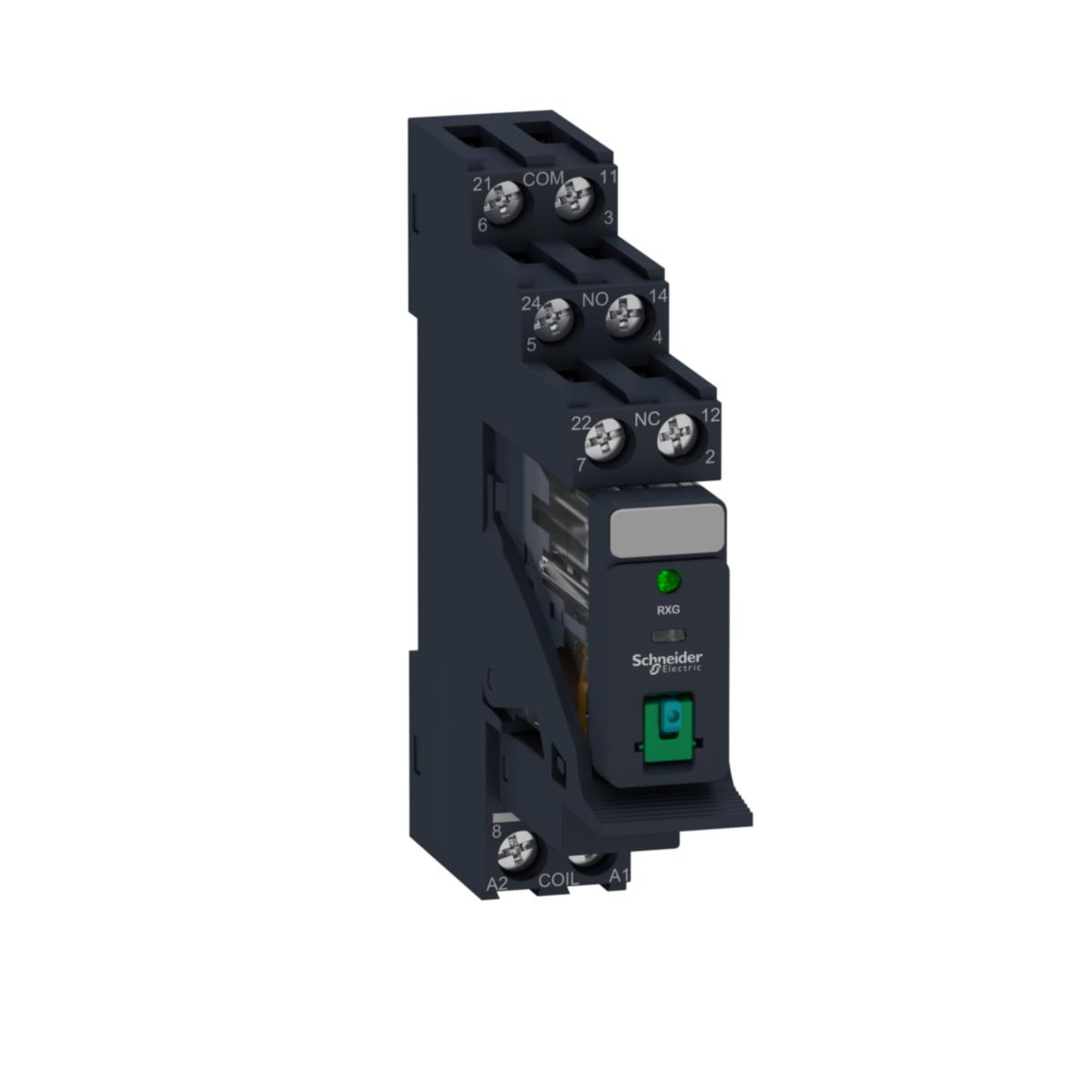

Relé leveres uten sokkel og brukes enten med RGZE1S48M som har skruterminaler, eller RGZE08P med push-in fjærklemmer.
Ytterligere oppmerking av sokkelen kan foretas med RSZL300 oppmerkingsplater som trykkes lett ned på selve sokkelen.
Det er mulig å koble sammen flere sokler med hverandre, gjøres med en skinne eller en lask avhengig av sokkel typen.
RXG serien har UL og CSA godkjennelse for bruk i USA og Canada.
Serien har DNV/GL sertifikat for bruk i marine applikasjoner.
